BPD 18

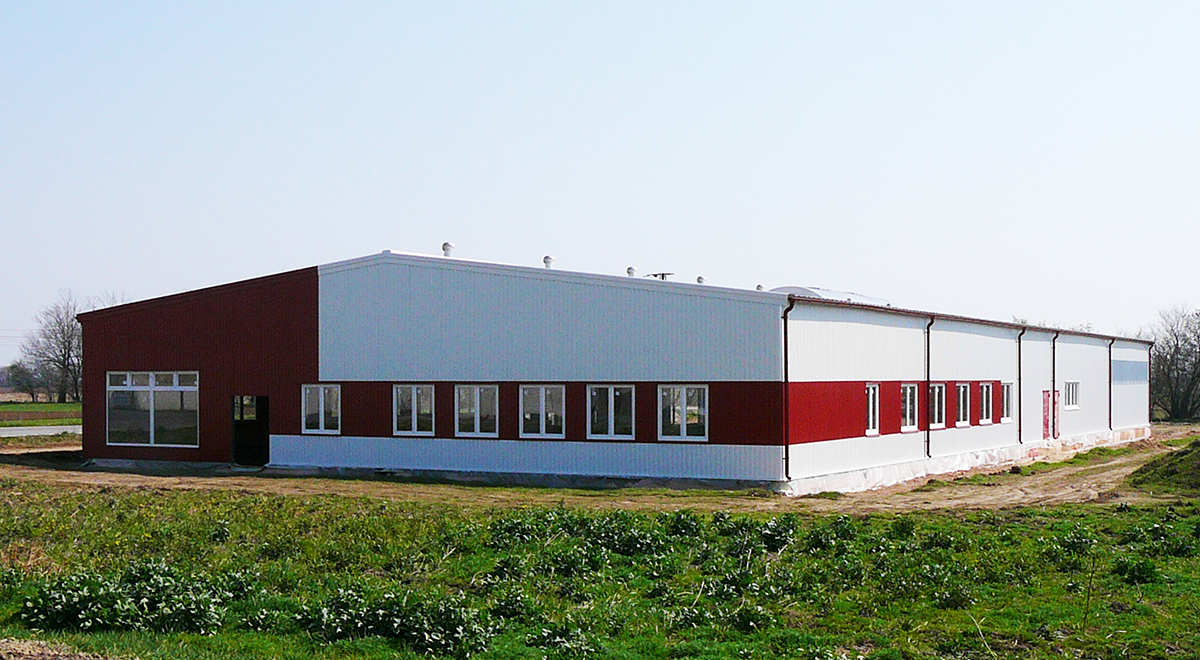

Běžně používaný profil pro velké střechy na průmyslových a zemědělských budovách, také vhodný k obložení stěn. Profil Borga BPD 18 nabízí klasický vzhled a velmi velkou krycí šířku. Díky tomu jde o velice ekonomickou alternativu k tradičním 20 mm profilům. Asymetrický tvar s úzkou horní vlnou a širokou spodní vlnou dodává střeše nadčasový vzhled.Profil je vybaven zvláštní vodní drážkou zabraňující vniknutí dešťové vody mezerami při překrytí. Aby se zabránilo kondenzaci kapek na stropě neizolovaných budov, doporučuje se na spodní stranu střešních profilů použít řešení Borga DropStop.

Specifikace materiálu

Veškeré trapézové plechy naší společnosti jsou vyrobeny z vysoce kvalitní oceli třídy DX51, válcované za studena a galvanizované na obou stranách vrstvou zinku 275 g/m2 nebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v souladu s normami EN 10 346 a EN 10 143.

Na ocelové jádro je nanesena pasivační vrstva a jádro je dále opatřeno základním nátěrem a vrchní vrstvou, která je k dispozici v provedení Polyester P30 a P50 nebo MAT.

Dostupné tloušťky: 0,45 mm / 0,5 mm / 0,6 mm

Krycí šířka: 1080 mm

Celková šířka: 1120 mm

Minimální sklon střechy – 5°

Borga-BPD18-web2

Technické listy BPD 18

Tloušťka plechu tnom mm 0.5 0.6
Hmotnost (na bm plechu) m kg/m2 4.3 5.1
Mez kluzu fty N/mm2 250 250
Výška mm 18 18
Krycí šířka mm 1080 1080
Min. délka mm 500 500
Max. délka mm 9000 10000
Reakce, koncová podpora Rd kN/m 3.45 5.06
Reakce, Tloušťka podpory 50mm Rd kN/m 11.80 16.98
Reakce, Tloušťka podpory 100mm Rd kN/m 15.50 22.12
únosnost ve smyku, příruba Vf kN/m 15.9 28.8
únosnost ve smyku, žebro Vw kN/m 63.7 77.7
únosnost ve smyku, celková L2Vgd kN/m 19.7 26.6
Kroucení, Pozitivní účinek namáhání Md kNm/m 0.478 0.630
Moment setrvačnosti, Pozitivní účinek namáhání Idef mm4/mm 23.4 30.4
Moment, Pozitivní účinek namáhání Md kNm/m 0.434 0.578
Moment setrvačnosti, negativní účinek namáhání Idef mm4/mm 16.1 21.0
Pochůznost, uvažováno pro osobu vážící 100g, 2 pole, sklon střechy <14°, kotvený m 0.44 0.54
Pochůznost, uvažováno pro osobu vážící 100g,  >2 pole, sklon střechy <14°, kotvený m 0.53 0.64
Pochůznost, uvažováno pro osobu vážící 100g, 2 pole, sklon střechy <14°, nekotvený m 0.36 0.44

Průžezové charakteristiky počítané dle Eurokodů.

Color variation

Bílá

Světle šedá

Stříbrná

Grafitová

Černá

Béžová

Žlutá

Zelená

Tmavě zelená

Světle modrá

Modrá

Tmavě modrá

Světle cihlová

Ćervená

Višeň

Čokoládově hnědá

Tmavě hnědá

Aluzinek
