BPE 18

Stěna

Jsou profilované trapézové plechy zcela přizpůsobené pro montáž na fasády budov.

Clear
Popis

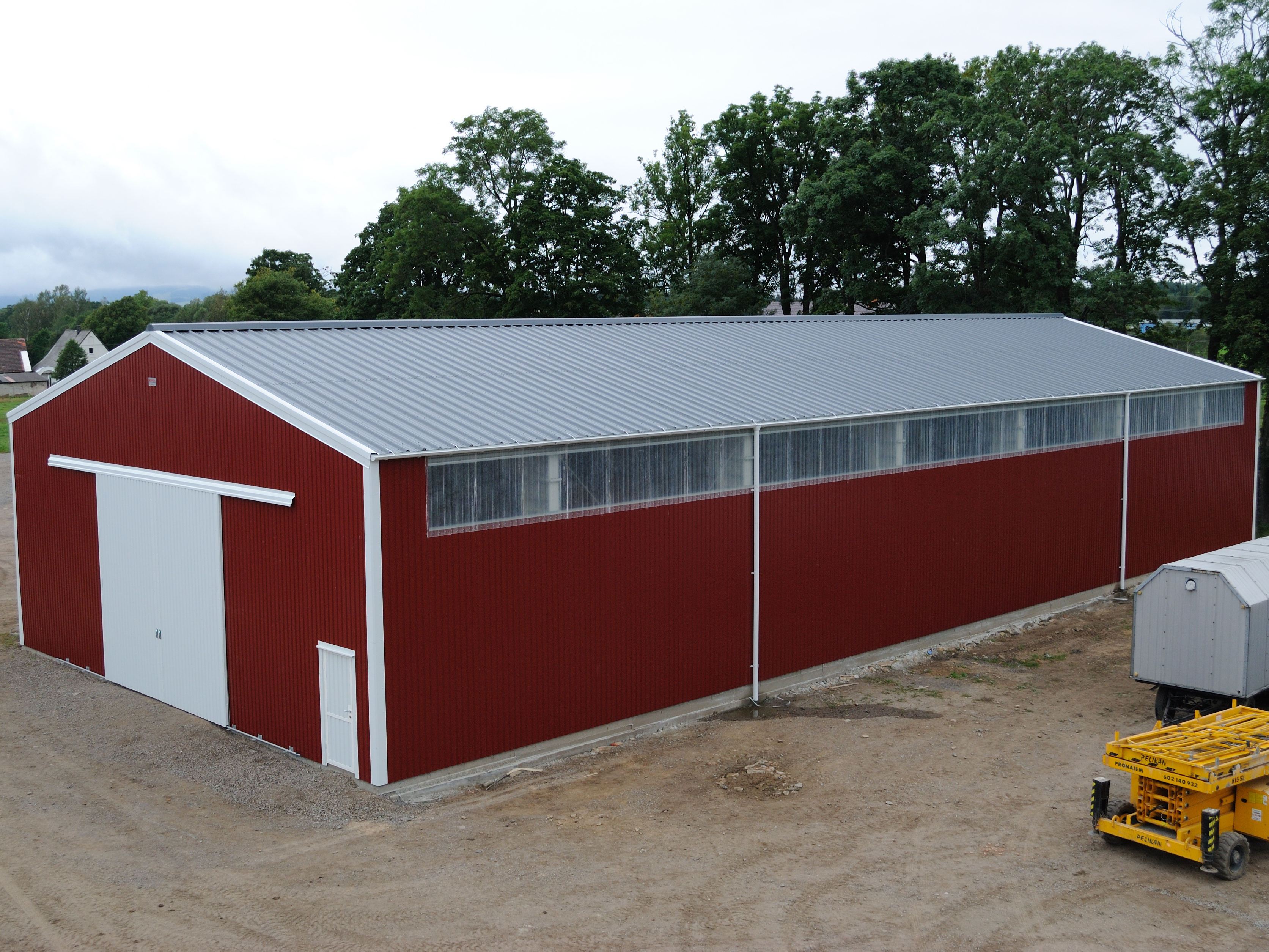

Náš hojně prodávaný tradiční výrobek s klasickým vzhledem dřevěného panelu. Profil Borga BPE 18 se používá k obložení stěn na různých budovách. Díky optimalizované krycí šířce jde o jedno z našich nejekonomičtějších řešení. Asymetrický tvar se širokými horními žebry a úzkými spodními drážkami dodává fasádě klasický a nadčasový vzhled. Profil lze nainstalovat svisle nebo vodorovně a hodí se pro malé i velké povrchy.

Specifikace materiálu

Veškeré trapézové plechy naší společnosti jsou vyrobeny z vysoce kvalitní oceli třídy S250GD, válcované za studena a galvanizované na obou stranách vrstvou zinku 275 g/m2nebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v souladu s normou EN 10 143.

Na ocelové jádro je nanesena pasivační vrstva a jádro je dále opatřeno základním nátěrem a vrchní vrstvou, která je k dispozici v provedení Polyester P30 nebo MAT.

Dostupné tloušťky:  0,5 mm / 0,6 mm

Krycí šířka: 1080 mm

Celková šířka: 1120 mm

Minimální sklon fasády – 45°

Technická data

Technické listy BPE 18

Tloušťka plechu tnom mm 0.5 0.6
Hmotnost (na bm plechu) m kg/m2 4.3 5.1
Mez kluzu fty N/mm2 250 250
Výška mm 18 18
Krycí šířka mm 1080 1080
Min. délka mm 500 500
Max. délka mm 9000 10000
Reakce, koncová podpora Rd kN/m 3.45 5.06
Reakce, Tloušťka podpory 50mm Rd kN/m 11.80 16.98
Reakce, Tloušťka podpory 100mm Rd kN/m 15.50 22.12
únosnost ve smyku, příruba Vf kN/m 15.9 28.8
únosnost ve smyku, žebro Vw kN/m 63.7 77.7
únosnost ve smyku, celková L2Vgd kN/m 19.7 26.6
Kroucení, Pozitivní účinek namáhání Md kNm/m 0.434 0.578
Moment setrvačnosti, Pozitivní účinek namáhání Idef mm4/mm 16.1 21.0
Moment, Pozitivní účinek namáhání Md kNm/m 0.478 0.630
Moment setrvačnosti, negativní účinek namáhání Idef mm4/mm 23.4 30.4
Pochůznost, uvažováno pro osobu vážící 100kg, 2 pole, sklon střechy <14°, kotvený m 0.41 0.50
Pochůznost, uvažováno pro osobu vážící 100kg,  >2 pole, sklon střechy <14°, kotvený m 0.48 0.60
Pochůznost, uvažováno pro osobu vážící 100kg, 2 pole, sklon střechy <14°, nekotvený m 0.33 0.41

Průžezové charakteristiky počítané dle Eurokodů

Dokumenty ke stažení

  • Klíč barev

    Cenik2024_cervenec.pdf

  • Skladovací podmínky

    Skladovaci-podminky.pdf

  • Záruka

    CZ-BORGA-Warranty-Sheets.pdf

  • Záruka všeobecné podmínky

    CZ-BORGA-Warranty-Appendix-A.pdf

Doplňující informace
Product Type

Thickness

0.5, 0.6
Color

Béžová (RAL 1015), Bílá (RAL 9003), Černá (RAL 9005), Červená (RAL 3011), Cihlová (RAL 8004), Čokoládově hnědá (RAL 8017), Dubai Blue, Dubai White, Grafitová (RAL 7011), Modrá (RAL 5010), Moscau Grey, Moscau Red, New York Black, New York Silver, Stříbrná (RAL 9006), Světle modrá (RAL 5015), Světle šedá (RAL7035), Tmavě zelená (RAL 6020), Tokyo Violet, Višeň (RAL 3009), Zelená (RAL 6011), Žlutá (RAL 1002)
Angles

0-14°, 15-30°, 31°+
