Tenkostěné profily pro vaznice a paždíky
Při stavbě střechy a stěn je moudré používat tenkostěnné profily společnosti Borga jako nosný prvek. Další výhodou je, že díky lehkým profilům lze při instalaci trapézových plechů dosáhnout přímých linií, a tím i vyšší atraktivity haly.
Tenkostěnné profily jsou k dispozici jako standardizované profily Z a C nebo jako speciální profily vyrobené podle vašich požadavků. Předem vyražené otvory umožňují přesnou a rychlou montáž. Tyto profily jsou využívány jako vaznice a paždíky pro všechny typy hal.
Nákup tenkostěnných profilů od společnosti Borga zahrnuje:
- Dlouhodobé řešení s dobrou cenou a funkčností
- Délky na mírů
- Snadná montáž díky předem vyraženým otvorům
- Rychlá dodávka
Z-profil může být použit dvěma způsoby a to jak střešní vaznice tak i stěnový paždík. Speciálně navrhnutý tvar nosníků umožňuje jejich spojování přesahem, což představuje zdvojení profilu a zvýšení únosnosti nad podporou. Ve většině případů se Z profily používají tak, že je stabilizována pouze jedna z přírub.

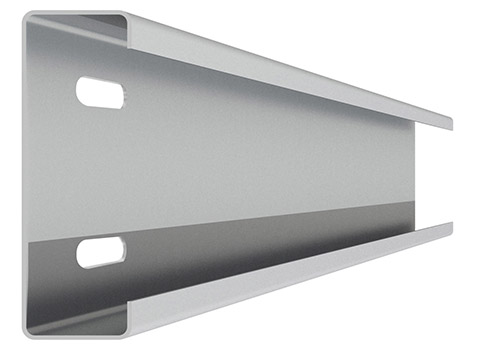

C-profily se používají převážně jako stěnové nosníky a výměny tehdy, pokud není možné nebo vhodné použítí Z profilu, v případě stavebních otvorů v plášti haly pro okna, dveře, vrata, v místech napojení stěnového pláště na podlahu atd.
Speciální profily vyrábíme dle potřeby nebo specifikace zákazníka např. S profily
Specifikace materiálu
- Ocel válcovaná za studena: SUB 350 ASTM A 446 (třída D) SS142122-10
- Mez kluzu: 350 MPa
- Mez pevnosti: 420 MPa
- Třída zinku: G90 podle ASTM A 525-71, ekvivalent 25μm vrstvy
|

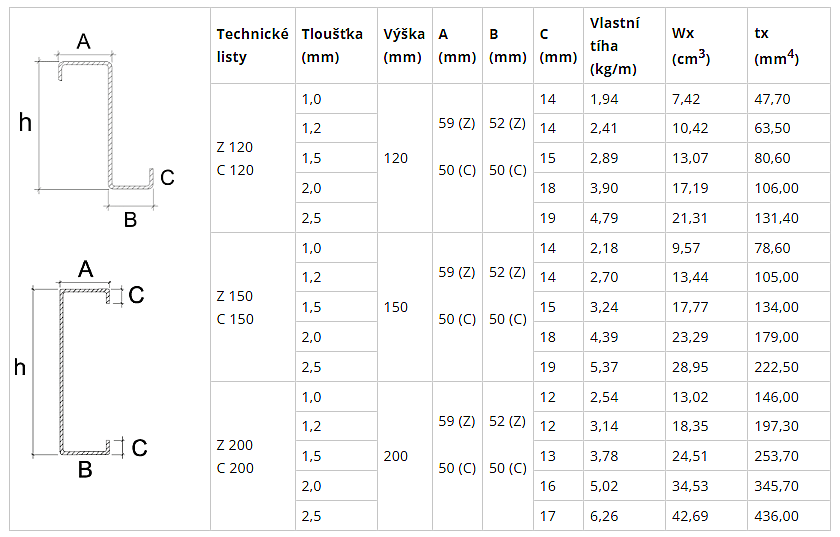

Technické listy |
Tloušťka
(mm) |
Výška
(mm) |
A
(mm) |
B
(mm) |
C
(mm) |
Vlastní tíha
(kg/m) |
Wx
(cm3) |
tx
(mm4) |
Z 120
C 120 |
1,0 |
120 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
14 |
1,94 |
7,42 |
47,70 |
| 1,2 |
14 |
2,41 |
10,42 |
63,50 |
| 1,5 |
15 |
2,89 |
13,07 |
80,60 |
| 2,0 |
18 |
3,90 |
17,19 |
106,00 |
| 2,5 |
19 |
4,79 |
21,31 |
131,40 |
Z 150
C 150 |
1,0 |
150 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
14 |
2,18 |
9,57 |
78,60 |
| 1,2 |
14 |
2,70 |
13,44 |
105,00 |
| 1,5 |
15 |
3,24 |
17,77 |
134,00 |
| 2,0 |
18 |
4,39 |
23,29 |
179,00 |
| 2,5 |
19 |
5,37 |
28,95 |
222,50 |
Z 200
C 200 |
1,0 |
200 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
12 |
2,54 |
13,02 |
146,00 |
| 1,2 |
12 |
3,14 |
18,35 |
197,30 |
| 1,5 |
13 |
3,78 |
24,51 |
253,70 |
| 2,0 |
16 |
5,02 |
34,53 |
345,70 |
| 2,5 |
17 |
6,26 |
42,69 |
436,00 |
