VP 45

Stěna

Je stěnový trapézový plech, jenž se používá ve větších budovách, jako jsou například průmyslové budovy nebo skladové haly.

Clear
Popis

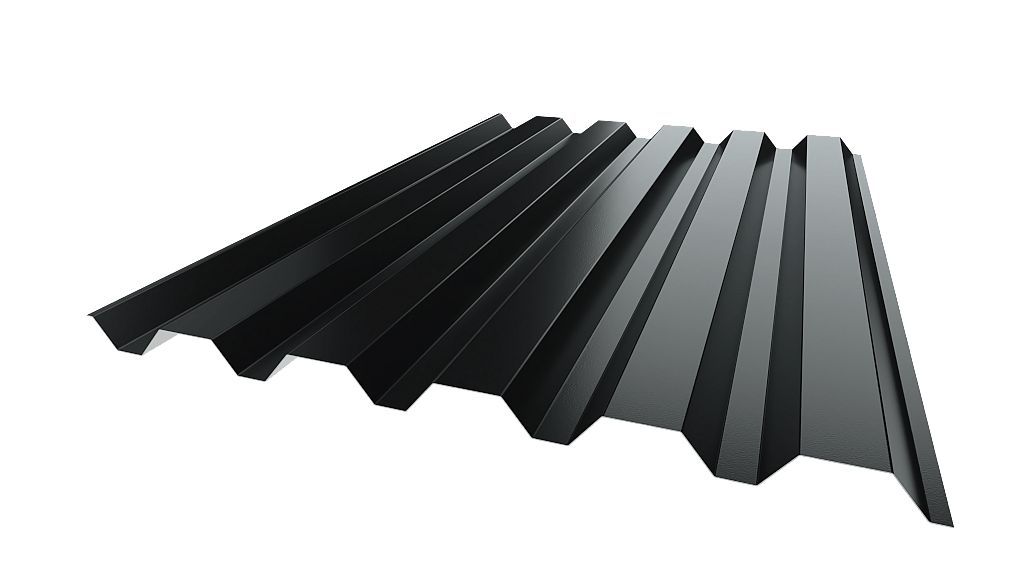

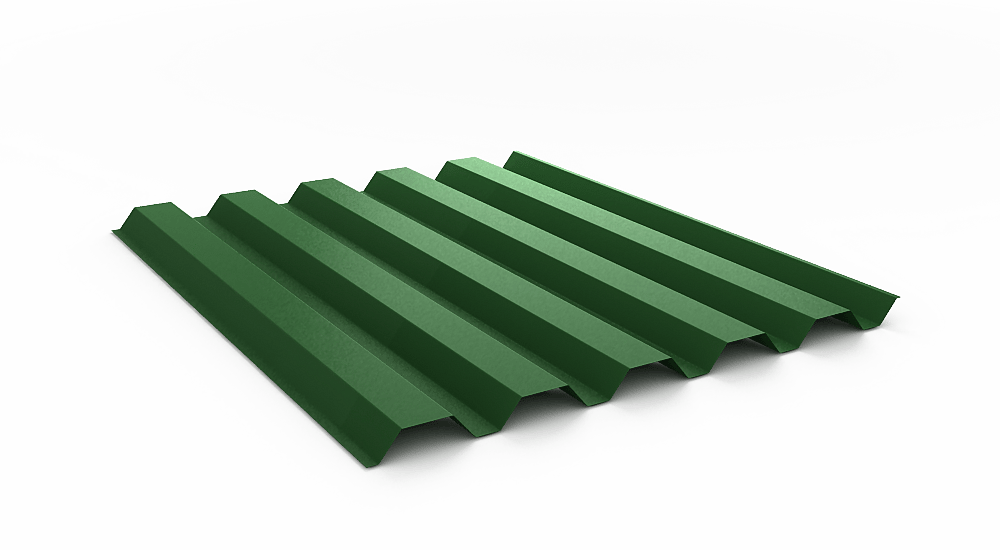

Pevný stěnový profil umožňující široké rozestupy mezi podpěrami. Profil Borga VP 45 se běžně používá k obložení stěn větších průmyslových a komerčních budov. Tradiční a zároveň elegantní tvar profilu dodává fasádě přitažlivý vzhled. Díky svojí výšce je plechový profil pevný, čímž se stává celkově vhodným ekonomickým řešením pro stěny.

Specifikace materiálu

Veškeré trapézové plechy naší společnosti jsou vyrobeny z vysoce kvalitní oceli třídy S250GD, válcované za studena a galvanizované na obou stranách vrstvou zinku 275 g/m2nebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v souladu s normou EN 10 143.

Na ocelové jádro je nanesena pasivační vrstva a jádro je dále opatřeno základním nátěrem a vrchní vrstvou, která je k dispozici v provedení Polyester P30 nebo MAT.

Dostupné tloušťky: 0,5 mm / 0,6 mm

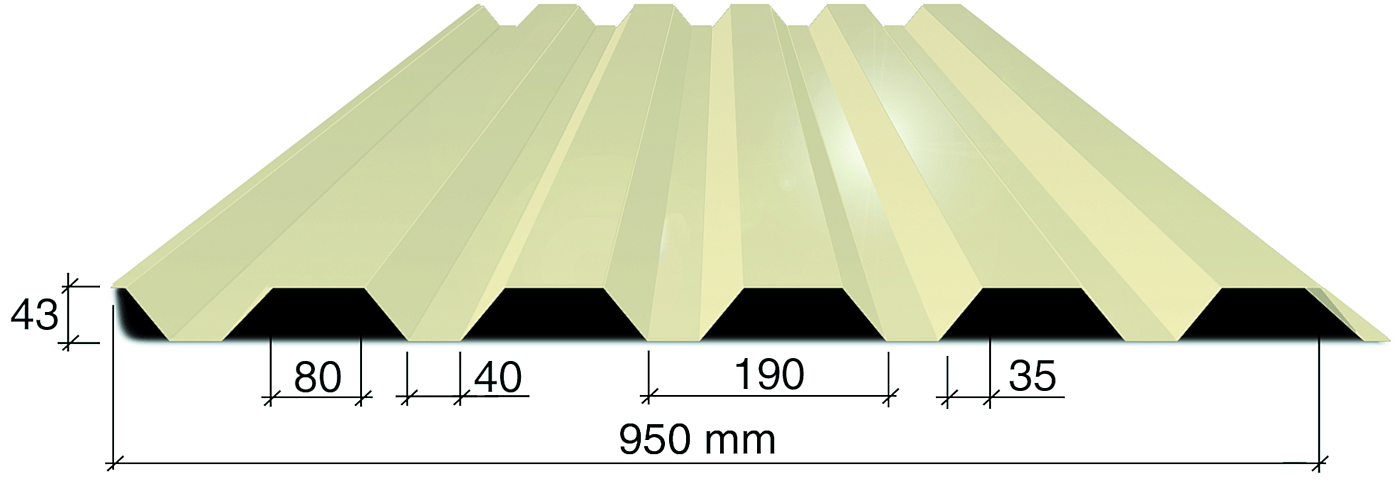

Krycí šířka: 950 mm

Celková šířka: 1013 mm

Technická data

Technické listy VP 45

Tloušťka plechu tnom mm 0.5 0.6
Hmotnost (na bm plechu) m kg/m2 4.9 5.8
Mez kluzu fty N/mm2 250 250
Výška mm 43 43
Krycí šířka mm 950 950
Min. délka mm 500 500
Max. délka mm 12000 12000
Reakce, koncová podpora Rd kN/m 2.48 3.63
Reakce, Tloušťka podpory 50mm Rd kN/m 8.47 12.20
Reakce, Tloušťka podpory 100mm Rd kN/m 11.11 15.89
Únosnost ve smyku, příruba Vf kN/m 15 27.2
Únosnost ve smyku, žebro Vw kN/m 32.9 59.8
Únosnost ve smyku, celková L2Vgd kN/m 63.7 77.7
Kroucení, Pozitivní účinek namáhání Md kNm/m 1.043 1.442
Moment setrvačnosti, Pozitivní účinek namáhání Idef mm4/mm 101.1 133.1
Moment, Pozitivní účinek namáhání Md kNm/m 1.13 1.592
Moment setrvačnosti, negativní účinek namáhání Idef mm4/mm 126.7 169.8
Pochůznost, uvažováno pro osobu vážící 100kg, 2 pole, sklon střechy <14°, kotvený m 1.10 1.48
Pochůznost, uvažováno pro osobu vážící 100kg,  >2 pole, sklon střechy <14°, kotvený m 1.30 1.75
Pochůznost, uvažováno pro osobu vážící 100kg, 2 pole, sklon střechy <14°, nekotvený m 0.89 1.20

Průžezové charakteristiky počítané dle Eurokodů

Dokumenty ke stažení

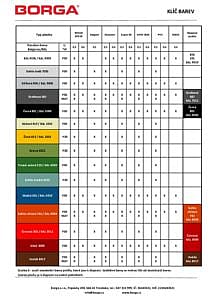

  • Klíč barev

    Cenik2024_cervenec.pdf

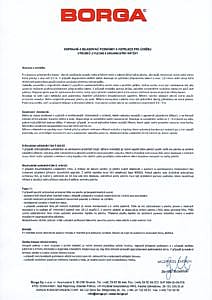

  • Skladovací podmínky

    Skladovaci-podminky.pdf

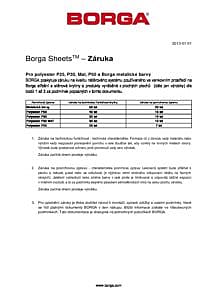

  • Záruka

    CZ-BORGA-Warranty-Sheets.pdf

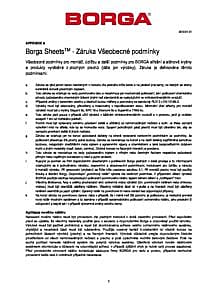

  • Záruka všeobecné podmínky

    CZ-BORGA-Warranty-Appendix-A.pdf

Doplňující informace
Typ produktu

Tloušťka

0.5, 0.6
Barva

Béžová (RAL 1015), Bílá (RAL 9003), Černá (RAL 9005), Červená (RAL 3011), Cihlová (RAL 8004), Čokoládově hnědá (RAL 8017), Grafitová (RAL 7011), Modrá (RAL 5010), Stříbrná (RAL 9006), Světle modrá (RAL 5015), Světle šedá (RAL7035), Tmavě zelená (RAL 6020), Višeň (RAL 3009), Zelená (RAL 6011), Žlutá (RAL 1002)
Angles

10-15, 5-10
